中山制藥廢水處理方案
閱讀量:- 發表時間:2018-05-04
中山某制藥有限公司為新建的中成藥制劑、保健品產品的研發、化學藥品制劑、生產和銷售。本著環境保護之責任,根據國家環境保護的法規,中山某制藥有限公司擬新建廢水處理系統,處理設計規模為1000m3/d。漓源環保有幸受中山某制藥有限公司的委托與邀請,本著環境保護之責任,根據國家環境保護的法規,提出本設計方案。
根據甲方提供的資料,本方案的設計規模為1000m3/d,每天按20小時運行,即50m3/h。
根據甲方提供的資料,本項目的廢水主要來源于中成藥制劑、保健品產品、化學藥品制劑等生產過程中產生的廢水。主要污染物為:pH、CODCr、BOD5、懸浮物(SS)、氨氮、色度等。本項目處理尾水排入排入小隱涌,本項目廢水處理出水水質達到《中藥類制藥工業水污染物排放標準》(GB21906-2008)新建企業水污染物排放限值、《提取類制藥工業水污染排放標準》(GB21905-2008)新建企業水污染物排放濃度值、《混裝制劑類制藥工業水污染排放標準》(GB21908-2008)新建企業水污染物排放濃度值和廣東省地方標準《水污染物排放限值》(DB44/26-2001)第二時段一級標準四者嚴格執行。具體的進出水水質見表1。
進出水水質表1 單位:mg/L(除pH值及色度外)
項目指標 | 進水水質 | 執行排放標準 | 設計排放標準 | |||
GB21906-2008 | GB21905-2008 | GB21908-2008 | DB44/26-2001 | |||
pH值 | 6~9 | 6~9 | 6~9 | 6~9 | 6~9 | 6~9 |
化學需氧化(CODcr) | 4000 | ≤100 | ≤100 | ≤60 | ≤90 | ≤60 |
生化需氧量(BOD5) | 1500 | ≤20 | ≤20 | ≤15 | ≤20 | ≤15 |
懸浮物(SS) | 2000 | ≤50 | ≤50 | ≤30 | ≤60 | ≤15 |
氨氮 | 50 | ≤8 | ≤15 | ≤10 | ≤10 | ≤8 |
總氮 | 60 | ≤8 | ≤15 | ≤10 | ≤10 | ≤8 |
色度(倍) | 600 | ≤50 | ≤50 | / | ≤40 | ≤40 |
注:以上數據主要根據同類型行業工程經驗數據得出。
1)該制藥公司為中成藥生產企業,廢水處理站主要處理企業生產過程中產生的中藥廢水。
2)該制藥公司為新建的中成藥制劑、保健品產品的研發、化學藥品制劑、生產和銷售。
3)根據業主提供的資料,本項目的廢水主要污染物為:pH、CODCr、BOD5、懸浮物(SS)、氨氮、色度等。
4)從上述分析知道廢水種類較多,處理方法復雜,需根據污水處理的實際需要定制一套合理的處理方案。

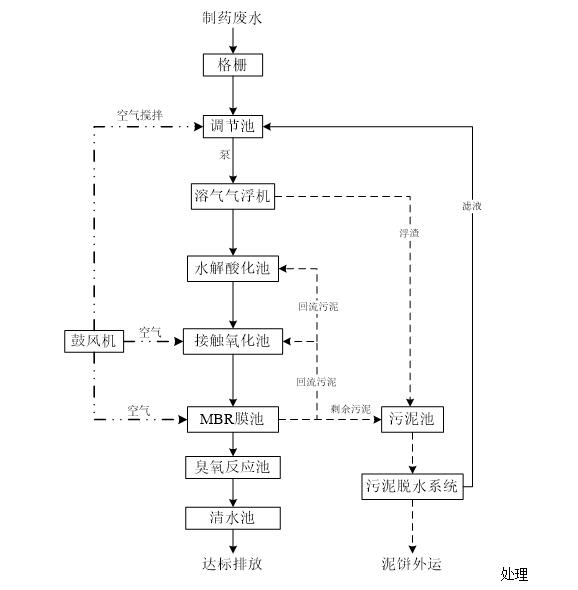

圖1 廢水處理工藝流程示意圖
1)格柵:截留廢水中較大顆粒的懸浮物、漂浮物等,本工程設計中采用回轉式機械細格柵。
2)調節池:暫時儲存經過格柵的廢水,同時對廢水起到均衡水量、均和水質的作用。
3)溶氣氣浮池(前物化):廢水通過提升泵提升至溶氣氣浮池,在氣浮池中依靠氣泡托起投加絮凝劑后形成的絮體,初步去除廢水中的懸浮物及有機物等,便于后續的生物處理。
4)UASB反應池:在UASB反應器里,利用顆粒污泥的高效降解作用,去除大部分的有機污染物,降低后續好氧處理的有機負荷。UASB同時要做好固液氣分離,沼氣經高空排放。
5)接觸氧化池:廢水由UASB反應池出來后進入接觸氧化池。該池是多功能的,通過曝氣實現去除BOD。在接觸氧化池中,利用填料上的微生物膜,在有氧的條件下同化和分解水中的有機物(污染物),生成CO2和H2O。接觸氧化池采用鼓風曝氣供氧而不采用射流曝氣供氧,氧利用率高、動力費用較小、安裝施工及維修方便,另外鼓風曝氣比射流曝氣更能達到對活性污泥池內混合液的攪拌作用,有利于污染物的去除。通過曝氣充氧,水中有機物被好氧微生物菌絮凝、氧化、分解,然后進入MBR池。
6)MBR池:本方案中MBR池作為廢水處理代替沉淀處理設施,經過物化處理系統及生化處理系統后,廢水再進入MBR系統進行處理。利用MBR膜將廢水中的大分子有機物截留下來,同時將廢水中的微生物截留,提高了污泥濃度,從而提升了生化處理的效果,進一步去除有機物,使得廢水達標排放。
7)臭氧反應池(物化反應池):臭氧是優良的氧化劑,可以水降底色度,分解難生物降解的有機物和三致物質。確保廢水達到排放。
8)清水池:處理后的出水進入到清水池中,暫時儲存處理達標的尾水。用與MBR膜反沖洗水。
9)污泥池:收集和儲存溶氣氣浮池排放的浮渣及斜管沉淀池排放的剩余污泥。污泥池的上清液排到調節池中重新處理。
10)污泥脫水系統:設置污泥脫水設備,對污泥池的污泥進行脫水處理,脫水后的泥餅外運,交由有資質的單位處置;濾液回流回調節池進行廢水處理流程。
表2 主要污染物去除效果
處理設施 | CODcr | BOD5 | 氨氮 | SS | 色度 | |
格柵+調節池 | 進水 | 4000 | 1500 | 50 | 2000 | 600 |
出水 | 4000 | 1500 | 50 | 400 | — | |
去除率(%) | 0.0 | 0.0 | 0.0 | 80.0 | — | |
溶氣氣浮機 | 進水 | 4000 | 1500 | 50 | 400 | 600 |
出水 | 3600 | 1395 | 50 | 240 | 300 | |
去除率(%) | 10.0 | 7.0 | 0.0 | 40.0 | 50.0 | |
UASB反應池 | 進水 | 3600 | 1395 | 50 | 240 | 300 |
出水 | 720 | 210 | 25 | — | 210 | |
去除率(%) | 85 | 85 | — | 50.0 | 30.0 | |
接觸氧化池 | 進水 | 560 | 210 | 25 | — | 210 |
出水 | 84 | 25 | 11 | — | 63 | |
去除率(%) | 85 | 88 | 55 | — | 70.0 | |
MBR池+臭氧池 | 進水 | 84 | 25 | 11 | — | 63 |
出水 | 50 | 14 | 8 | 14 | 35 | |
去除率(%) | 40 | 44 | 30.0 | — | 38 | |
進水 | 4000 | 1500 | 50 | 2000 | 600 | |
總出水 | 50 | 14 | 8 | 14 | 38 | |
總?cè)コ剩?) | 98.75 | 99.07 | 84 | 99.3 | 93.67 |
