東莞五金加工廢水處理及回用設計方案

工程概況

  公司主要手機配件、手表配件、五金制品的生產、研發、銷售,包括真空鍍膜研發、加工;產銷:手機配件、手表配件、五金制品。項目生產經營過程中,在清洗工藝上會產生一定量的槽液和清洗廢水,廢水主要含有pH、CODcr、SS、石油類等污染物。項目廢水主要包括生產廢水、廢液等項目建成后估計排放水量為288.04T/d。

  排放廢水中含有部分有機物,其廢水的主要特點是:水量水質變化大,生物降解效率低,處理難度較大等特點。

  隨著國家和地方政府對環保要求的逐步提高,企業也越來越重視對環境保護的工作。為了創造更好的環境效益和社會效益,樹立良好的企業形象,該公司決定在新建生產基地同時配套建設一座廢水處理站,對廠區相關廢水進行處理后可以回用于生產需要。


設計進水水量水質

  廢水處理系統:400m3/d;物化系統設計運行時間按10h/d設計,生化系統設計運行時間按24h/d設計。生化設計每天需處理的COD總量為:200kg。

  回用水系統:500m3/d(含濃水);按24h/d設計。

  超純水系統:300m3/d;按24h/d設計。

  本項目廢水處理系統進水分為工藝廢水(包括綜合廢水、高錳酸鉀噴淋水、含氟噴淋水)和高濃度生產廢水,水質水量設計分別如下:

  具體水量見下表1:

表1  建設單位產生廢水水量表

序號廢水分類水量(m3/d)備注
1生產廢水綜合廢水247.68普通噴淋槽排放水
2高錳酸鉀噴淋水11.52高錳酸鉀噴淋槽排放水
3含氟噴淋水11.52含氟噴淋槽排放水
4生產廢液高濃度生產廢水16超聲波清洗線上的反應槽更換廢液
5生產廢液1.32每周更換1次、每3天更換1次廢液(主要為退膜線退膜槽排放水),委外處理
6生活污水-經隔油/化糞池后排入市政管網
7合計288.04


  甲方提供的各類廢水主要指標:

表2  廢水進水水質表

廢水類型CODcr(mg/L)BOD5(mg/L)SS(mg/L)氨氮(mg/L)石油類(mg/L)備注
生產廢水200801002020

 (2)廢水中成分分析

根據甲方提供的廢水的主要組成分析,主要成分為表面活性劑、碳酸鈉等鹽分、有機酸類、螯合劑等,還含有少量醛類。


污水處理排放標準

 根據業主要求,污水經處理后實現零排放,處理后廢水回用于生產線上,要求廢水經污水處理站處理后出水需達到《城市污水再生利用工業用水水質》(GB/T19923-2005)標準中的工藝與產品用水要求,經中水回用系統處理后水質可以達到建設單位要求的回用標準。具體設計出水水質如下:

表3  廢水處理各階段水質標準


項號參數單位《城市污水再生利用 工業用水水質》(GB/T19923-2005)工藝與產品用水要求本項目中水回用產水水質要求電子級超純水中國國家標準(GBT11446-1997)
1生物需氧量(BOD5mg/L≤10≤5-
2化學需氧量(CODCrmg/L≤60≤20-
3懸浮物(SS)mg/L-≤5-
4氨氮(NH3-N)mg/L≤10≤5-
5磷酸鹽(以P計)mg/L≤1≤0.5-
6pH
6.5~8.56.5~8.5-
7色度
≤30≤20-
8

電阻率

MΩ?cm--≥15
9總有機碳μg/L--≤100
10硝酸根μg/L--


注:

  1、其余表中未列明項目進水標準按優于《城市污水再生利用 工業用水水質》(GB/T19923-2005)工藝與產品用水和電子級超純水中國國家標準(GBT11446-1997)要求執行;

  2、所有回用水水質均應滿足本條款規定的限值。


工藝設計分析

  本方案主要的設計內容分為以下幾部分:

  ①物化+生化處理系統設計:主要采用“芬頓+混凝沉淀+A/A/O”工藝,除去大部分有機物、氨氮、懸浮物等,達到進入回用水處理系統的水質要求。

  ②回用膜處理系統設計:主要以“UF+RO”工藝為主。

  ③超純水處理系統設計:主要以“EDI”工藝為主。

  以下為主要工藝分析說明:

  1)A/A/O生物法

  A2O它是厭氧-缺氧-好氧生物脫氮除磷工藝的簡稱,A2O工藝是在厭氧-好氧工藝(AO)的基礎上開發出來的,該工藝同時具有脫氮除磷的功能。

  A2O工藝的特點:

  1.具有較好的除磷脫氮功能。

  2.具有改善污泥沉降性能的作用的能力,減少的污泥排放量。

  3.具有提高對難降解生物有機物去除效果,運行效果穩定。

  4.技術先進成熟,運行穩妥可靠;管理維護簡單,運行費用低。

  5.在同時脫氮除磷去除有機物的工藝中,該工藝流程較為簡單。

  2)RO工藝

  反滲透是用足夠的壓力使溶液中的溶劑(一般常指水)通過反滲透膜(一種半透膜)而分離出來,方向與滲透方向相反,可使用大于滲透壓的反滲透法進行分離、提純和濃縮溶液。利用反滲透技術可以有效的去除水中的溶解鹽、膠體,細菌、病毒、細菌內毒素和大部分有機物等雜質。反滲透膜的主要分離對象是溶液中的離子范圍,無需化學品即可有效脫除水中鹽份,系統除鹽率一般為98%以上。所以反滲透是節能、環保的一種脫鹽方式,也已成為了主流的預脫鹽工藝。反滲透法由于分離過程不需加熱,沒有相的變化,具有耗能少,設備體積小,操作簡單,適應性強等優點。

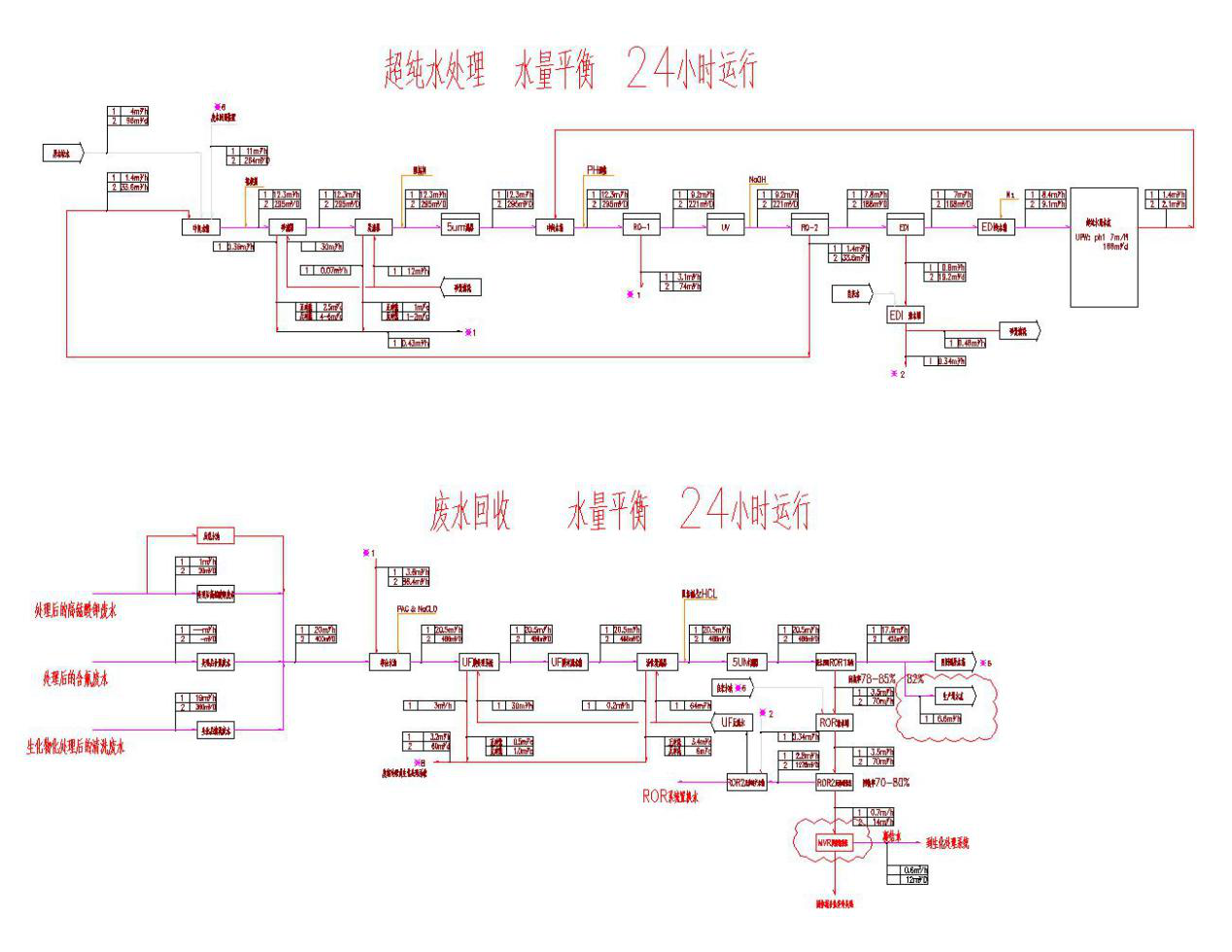

污水處理工藝流程圖

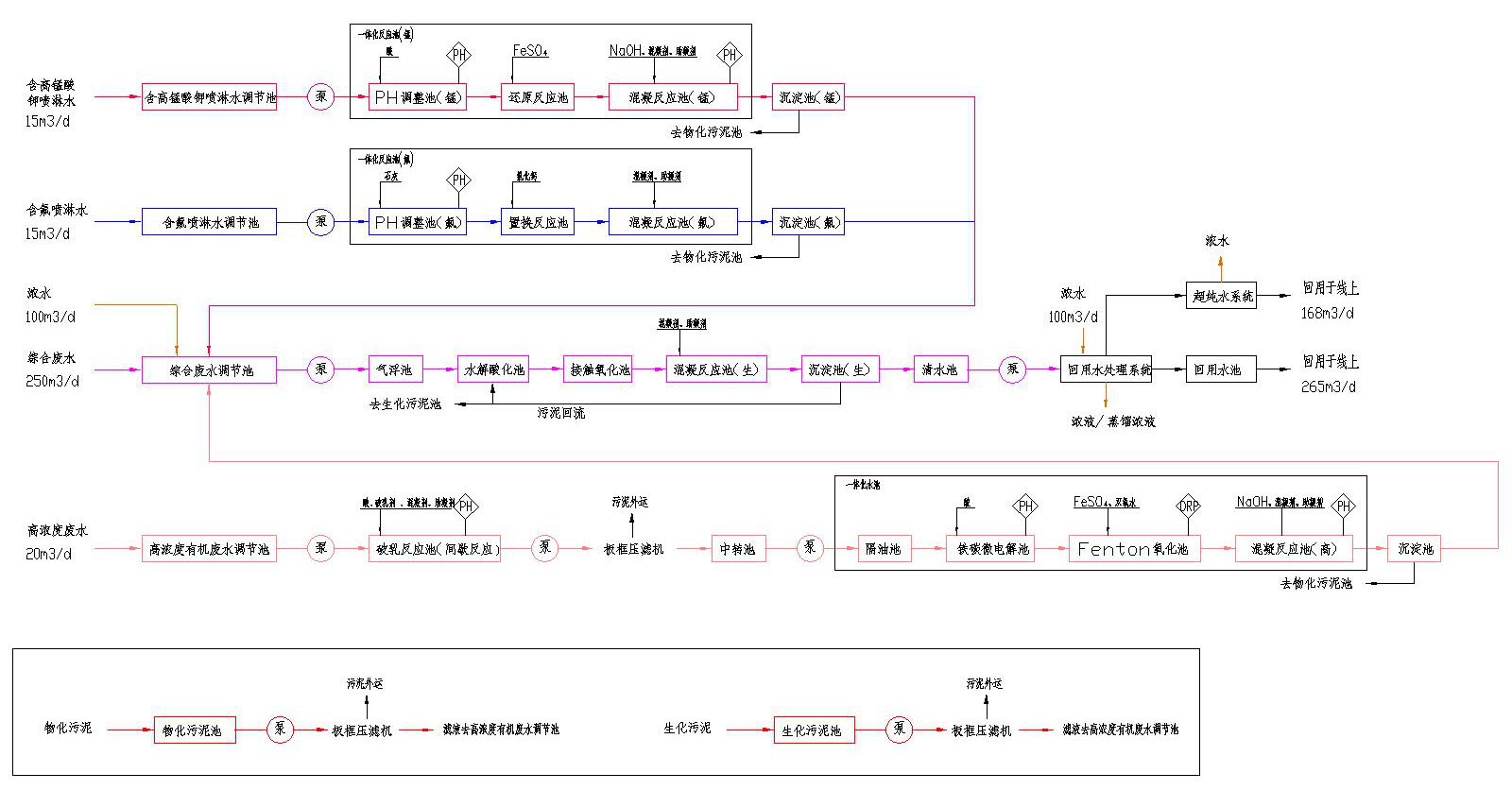

五、處理工藝流程圖

五、處理工藝流程圖



工藝說明

  項目生產廢水經自建污水處理系統(“預處理+水解酸化+缺氧+接觸氧化+混凝沉淀”)和中水回用系統(“超濾+反滲透”,產生的濃水經過“超濾+反滲透”處理后進入蒸發濃縮系統)處理后,中水回用系統的產水水質要求,92%回用水進入項目的超純水系統處理后全部回用于生產,其余8%濃水收集后經蒸發器濃縮后,蒸發冷凝水收集后回用生產,濃縮廢液交由專業公司回收處理。


預計處理效率

表4 廢水處理和回收減量數據表

項目CODcrBOD5SS氨氮磷酸鹽(以P計)石油類
原水(mg/L,pH、色度除外)2008010020420
預處理1607220153.62
水解酸化池12843.220153.42
缺氧池89.62620152.42
接觸氧化池44.810.4204.52.02
混凝池31.48.484.20.81
沉淀池308540.41
中間水池308540.41
經“中水回用系統”處理后≤20≤5≤5≤4≤0.4≤1
